Armaduras estructurales para techo a dos aguas | Capítulo 1
Conoce los tipos de cerchas para techos a dos aguas: tipo A, Montante Mestro y Fink
Las armaduras estructurales son entramados de soportes cuya configuración se basa en diferentes patrones geométricos de acuerdo con la funcionalidad arquitectónica para la cual se planean. Son la pieza clave para la construcción contemporánea, pues sostienen la infraestructura urbana: las podemos encontrar en edificios, señalizaciones, puentes y túneles.

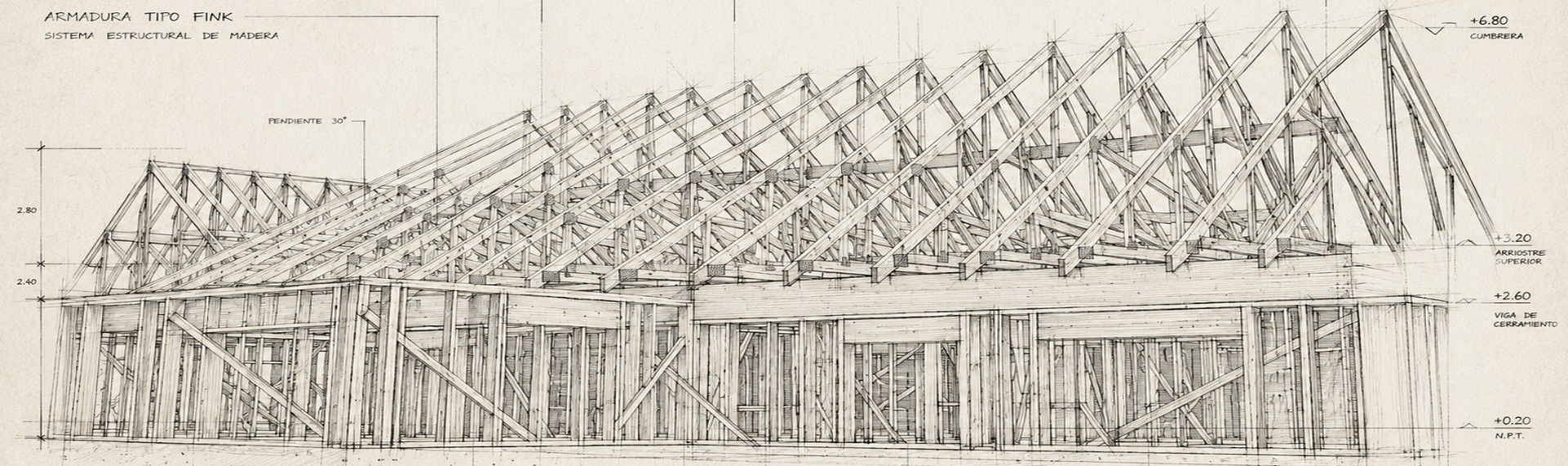

Tipos de cerchas estructurales
Quédate con nosotros, que en este artículo te contaremos acerca de la clasificación de las cerchas triangulares y las ventajas que cada una le puede traer a tu proyecto tanto a nivel estructural como en la creación de atmósferas en el interior de cada espacio.

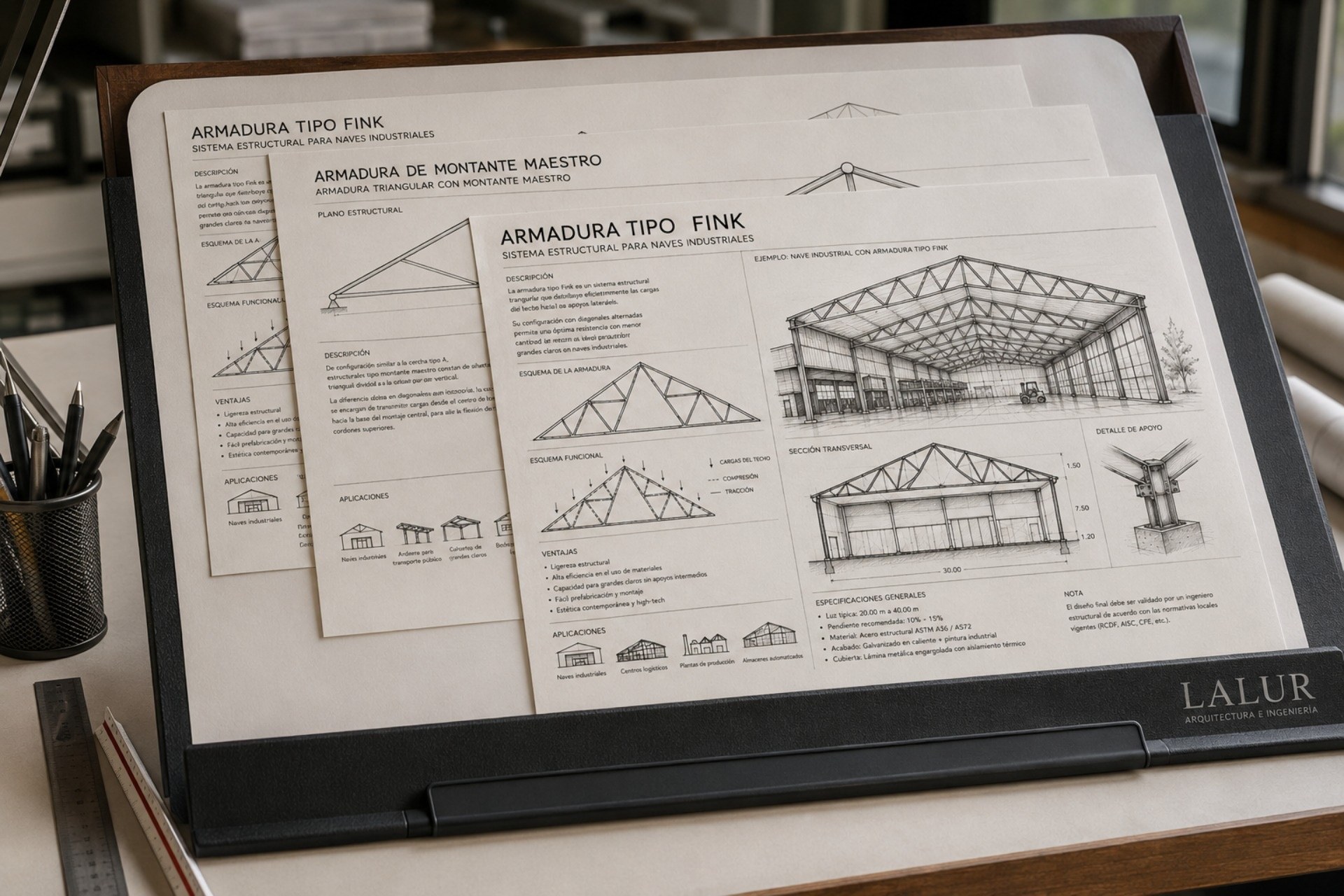

Tipos de armaduras estructurales
En la actualidad, se han diseñado diferentes tipos de armadura. Cada variación en su composición geométrica es resultado de una adaptación consciente a las necesidades estructurales de cada desarrollo como: la suma total de cargas a soportar, factores geográficos y ambientales. Enseguida, te hablamos a detalle sobre las características de cada una.

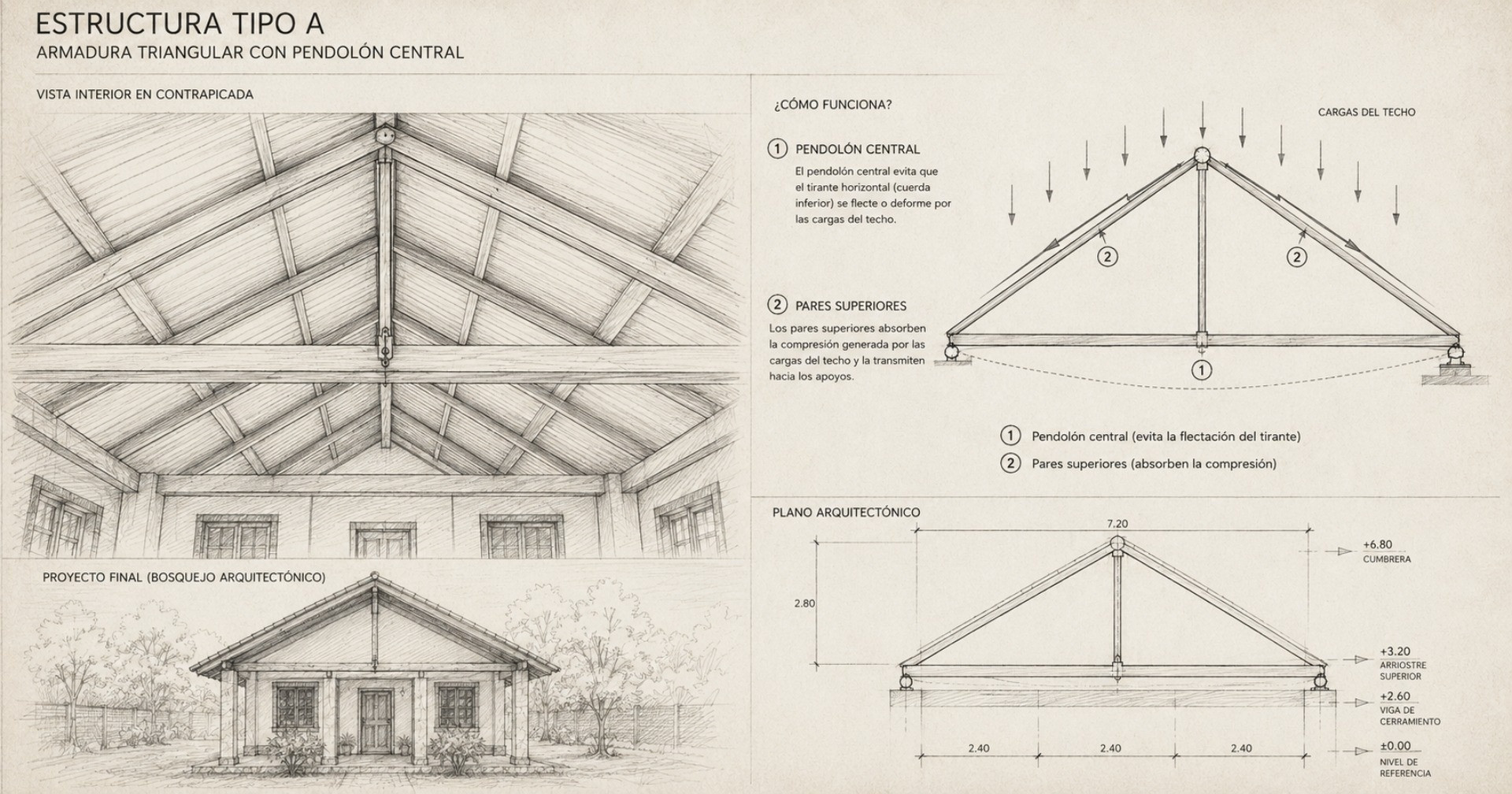

Armadura estructural tipo A para techos | King post truss
Compuestas por un cordón inferior horizontal y dos superiores inclinados hacia un montante vertical ubicado al centro, las armaduras estructurales tipo A ostentan la esencia de la geometría estructural: el triángulo. El pendolón central evita que el tirante horizontal se flecte, mientras que los pares superiores sirven para absorber la compresión de cargas del techado. Su simetría axial garantiza un reparto equitativo de pesos hacia los apoyos laterales de la construcción.
Para crear una atmósfera serena y acogedora, no solo basta la cercha, sino también los materiales con los que el bastidor dialogue día a día. Aquí te brindamos recomendaciones clave: Techos para patio: 2 ideas en tendencia para crear un espacio acogedor
Ventajas arquitectónicas de una cercha tipo A

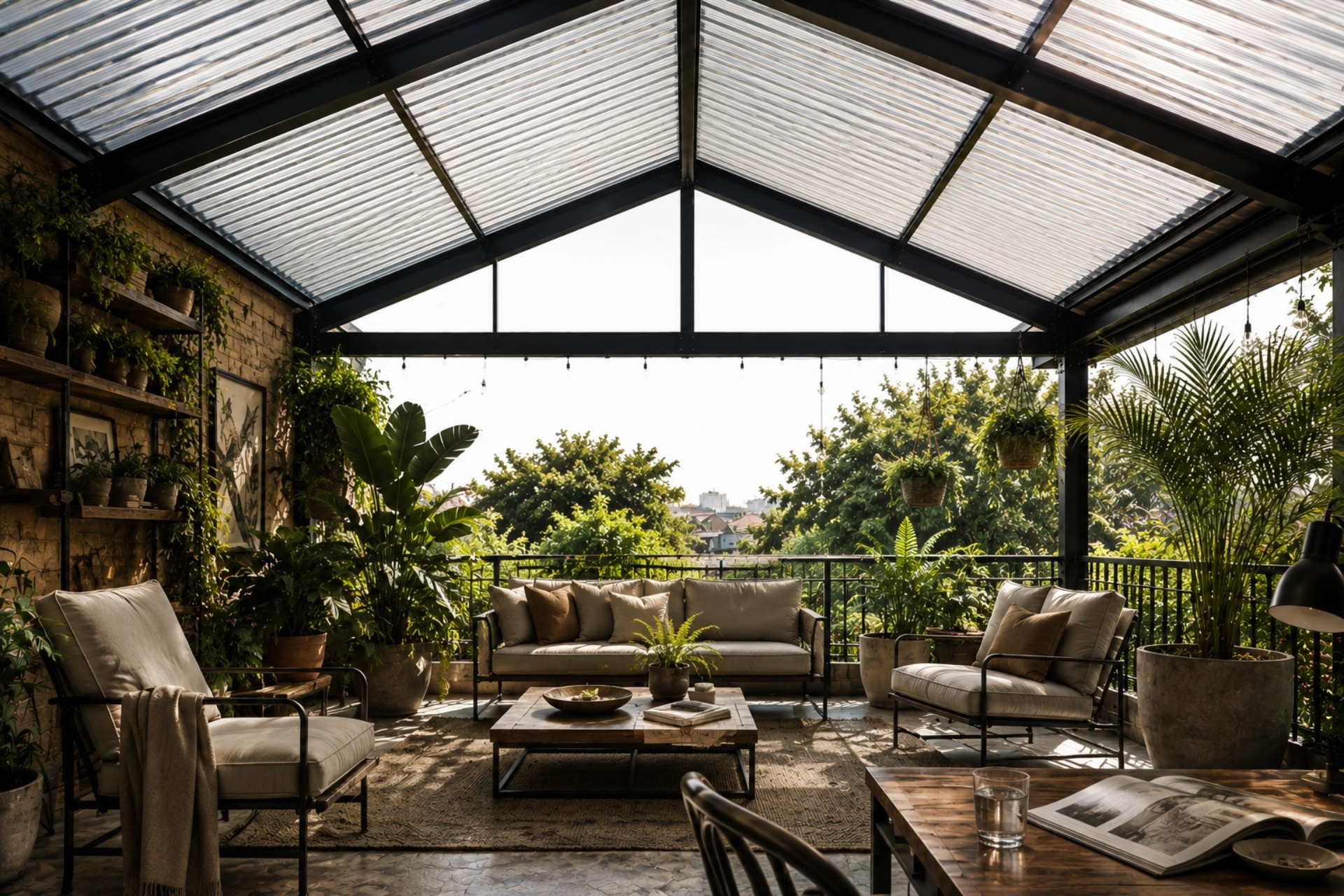

Estas características hacen de este armazón estructural la pieza perfecta para configurar techumbres a dos aguas en viviendas, naves industriales ligeras o talleres, pabellones y terrazas en desarrollos comerciales. Entre las principales ventajas arquitectónicas, la cercha tipo A puede ofrecerle a tu proyecto:
- Eficiencia material: cubre claros moderados sin la necesidad de utilizar una gran cantidad de elementos estructurales. Esto te permite optimizar el presupuesto de la obra.
- Excelente desagüe: la inclinación de sus pendientes es ideal para la evacuación del agua pluvial o la caída de nieve.
- Reducción de cargas: transmite de manera equitativa las fuerzas hacia los muros o columnas, minimizando los empujes horizontales que podrían cuartear las paredes.

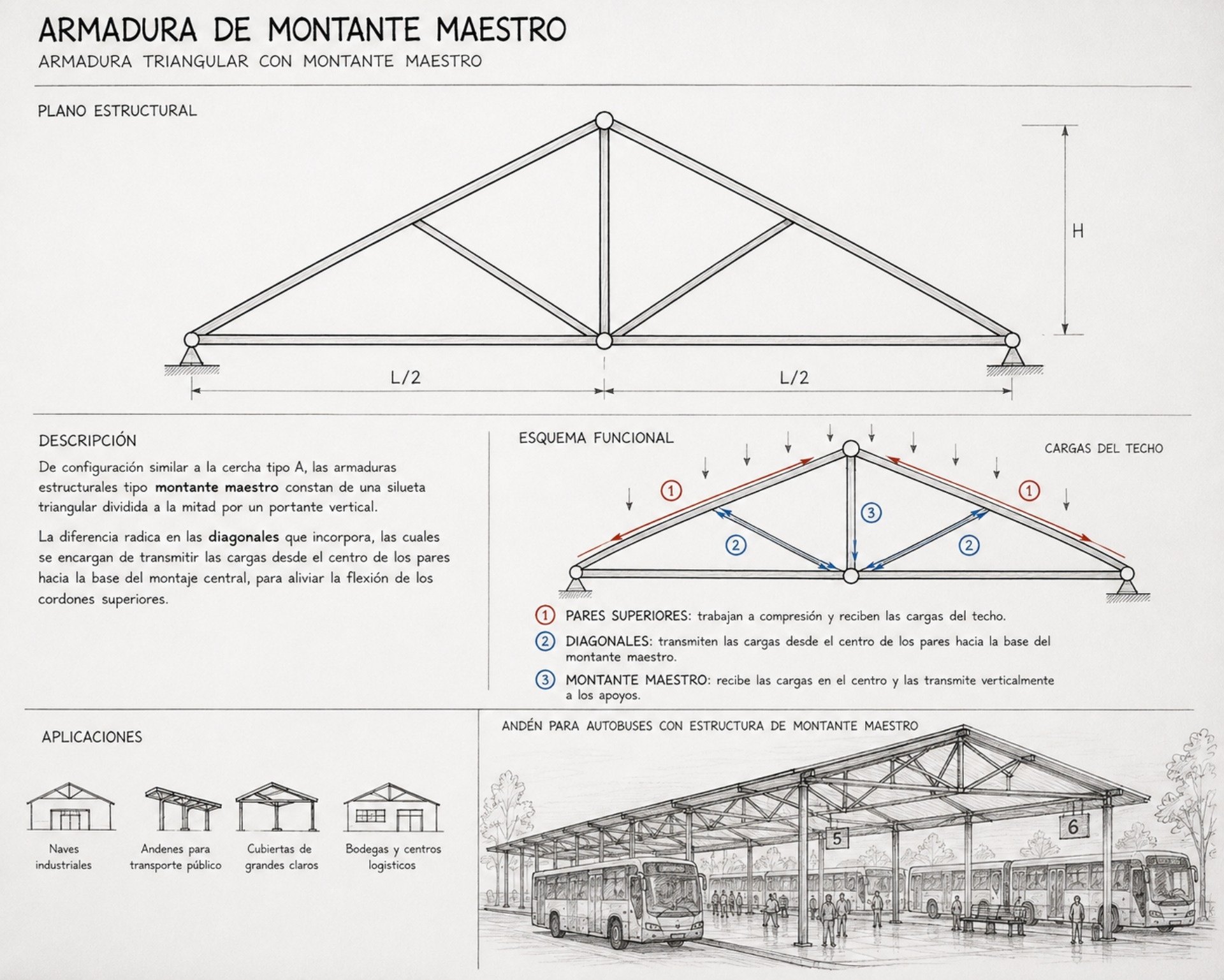

Armadura estructural tipo Montante Maestro | King post con subelementos
De configuración similar a la cercha tipo A, las armaduras estructurales tipo montante maestro constan de una silueta triangular dividida a la mitad por un portante vertical. La diferencia radica en las diagonales que incorpora, las cuales se encargan de transmitir las cargas desde el centro de los pares hacia la base del montaje central, para aliviar la flexión de los cordones superiores.
¿Estás contemplando una cercha para una terraza? En este artículo te 3 brindamos consejos imperdibles para crear el corazón social de tu casa o negocio: 3 ideas claves para convertir tu terraza en pulmón y espacio social
Ventajas arquitectónicas de una cercha tipo Montante Maestro
Gracias a los refuerzos diagonales que integra, este sistema de soporte es ideal para la construcción de techos a dos aguas de luces medianas de hasta 12 metros en: viviendas estilo rústico, restaurantes, salones de eventos, bibliotecas, andenes pequeños. Entre las principales ventajas arquitectónicas que ofrece esta cercha triangular están:
- Eficiencia estructural: su óptima distribución de fuerzas hacia los apoyos laterales le permite cubrir luces de mediana escala a través de secciones de material relativamente delgadas.
- Espacios más libres: con este armazón se puede prescindir del uso de columnas internas, por ende, genera habitaciones más amplias y visualmente más limpias.
- Versatilidad material: al ser un soporte de alta resistencia, se puede fabricar tanto con madera para un estilo más cálido como con acero para una estética moderna sin comprometer el proyecto.

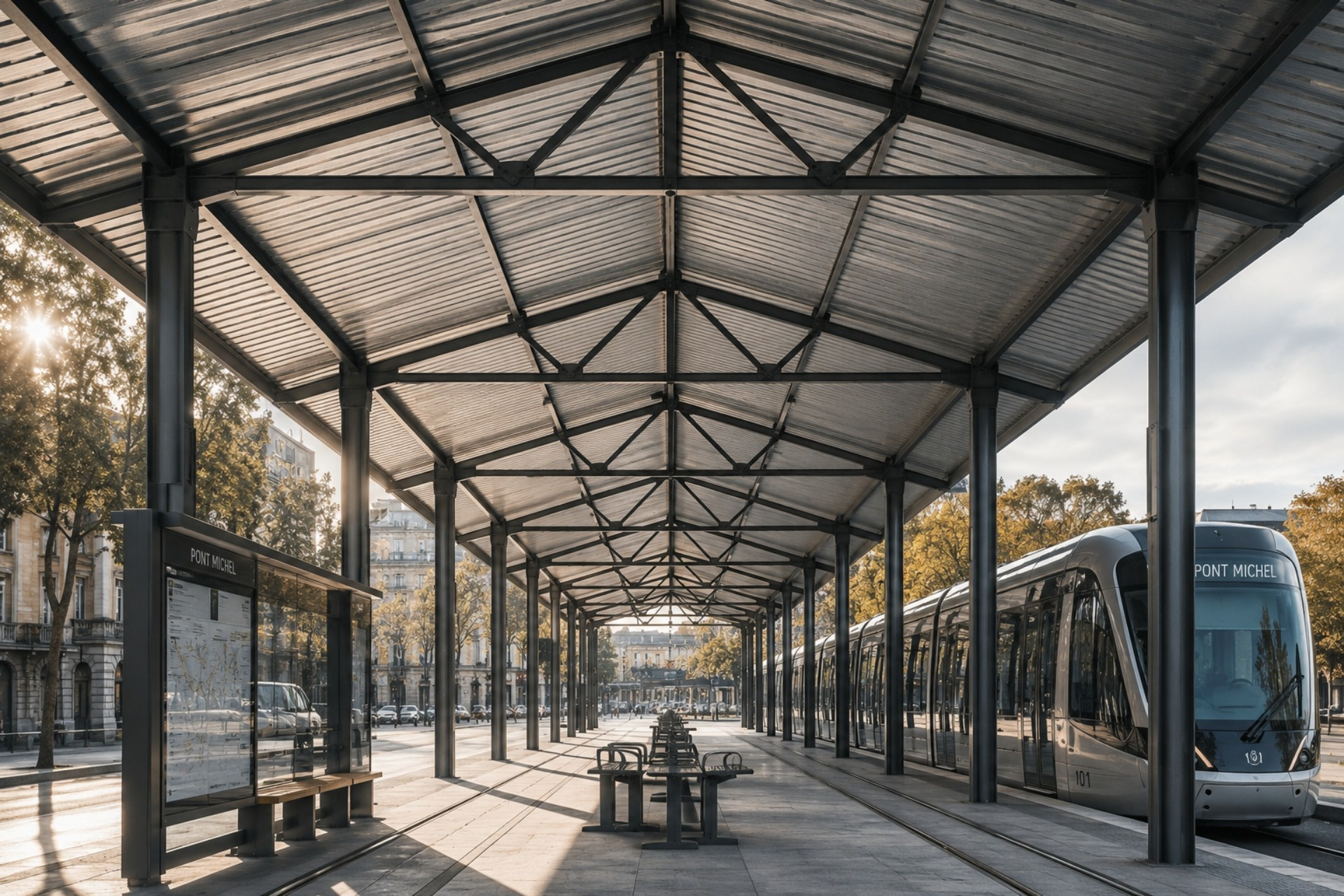

Armadura estructural Montante Maestro para el diseño de espacios
Cuando dejamos a plena vista este sistema de soportes entramados, obtenemos un estupendo recurso de interiorismo: hace que un espacio relativamente pequeño parezca monumental, además de acentuar la perspectiva durante el recorrido del ojo hacia el fondo de la estancia. Ante la luz cenital, las vigas proyectan sombras geométricas que cambian a lo largo del día.

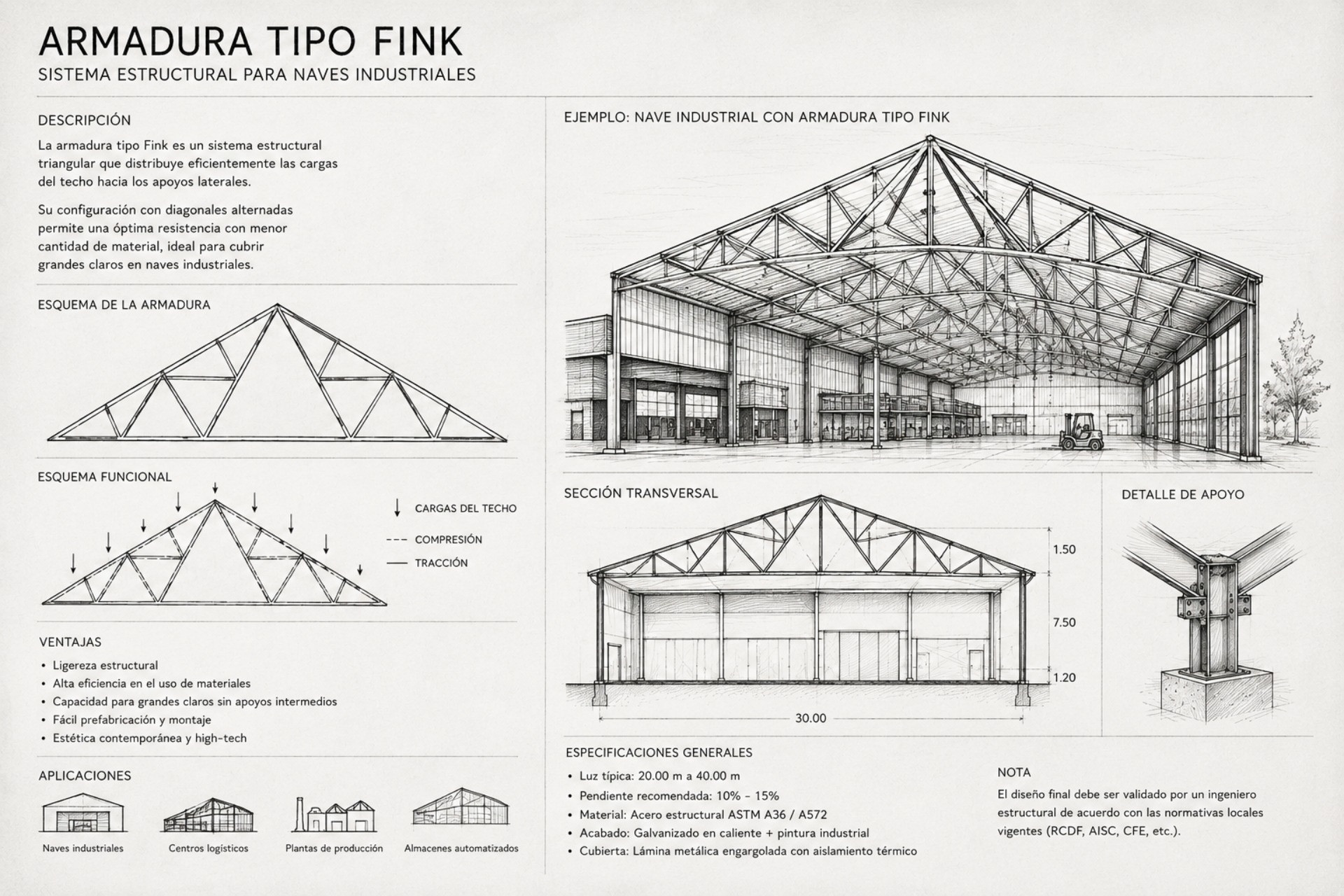

Armadura estructural tipo Fink | Cubiertas de grandes claros
Con una silueta exterior triangular, las armaduras estructurales tipo Fink consuman su inteligencia geométrica en la subdivisión sucesiva de triángulos en su interior. En lugar de usar montantes verticales en ángulo recto, las piezas internas forman una serie de patrones en “V” invertida que se interconectan entre sí.
Aqui te compartimos una lista de todo lo que necesitas para instalar una cocina al aire libre en tu hogar o negocio: Cocinas al aire libre y sombra arquitectónica redefinen espacios exteriores
Ahora mismo te explicamos el mecanismo de sus componentes internos: las dos diagonales que parten desde el cordón inferior horizontal hasta el vértice de los parantes superiores trabajan a tensión para sostener los nodos principales. Las otras piezas inclinadas funcionan a compresión, subdividiendo los tramos de los pares para evitar que se pandeen ante cargas pesadas.
Ventajas arquitectónicas de una cercha tipo Fink

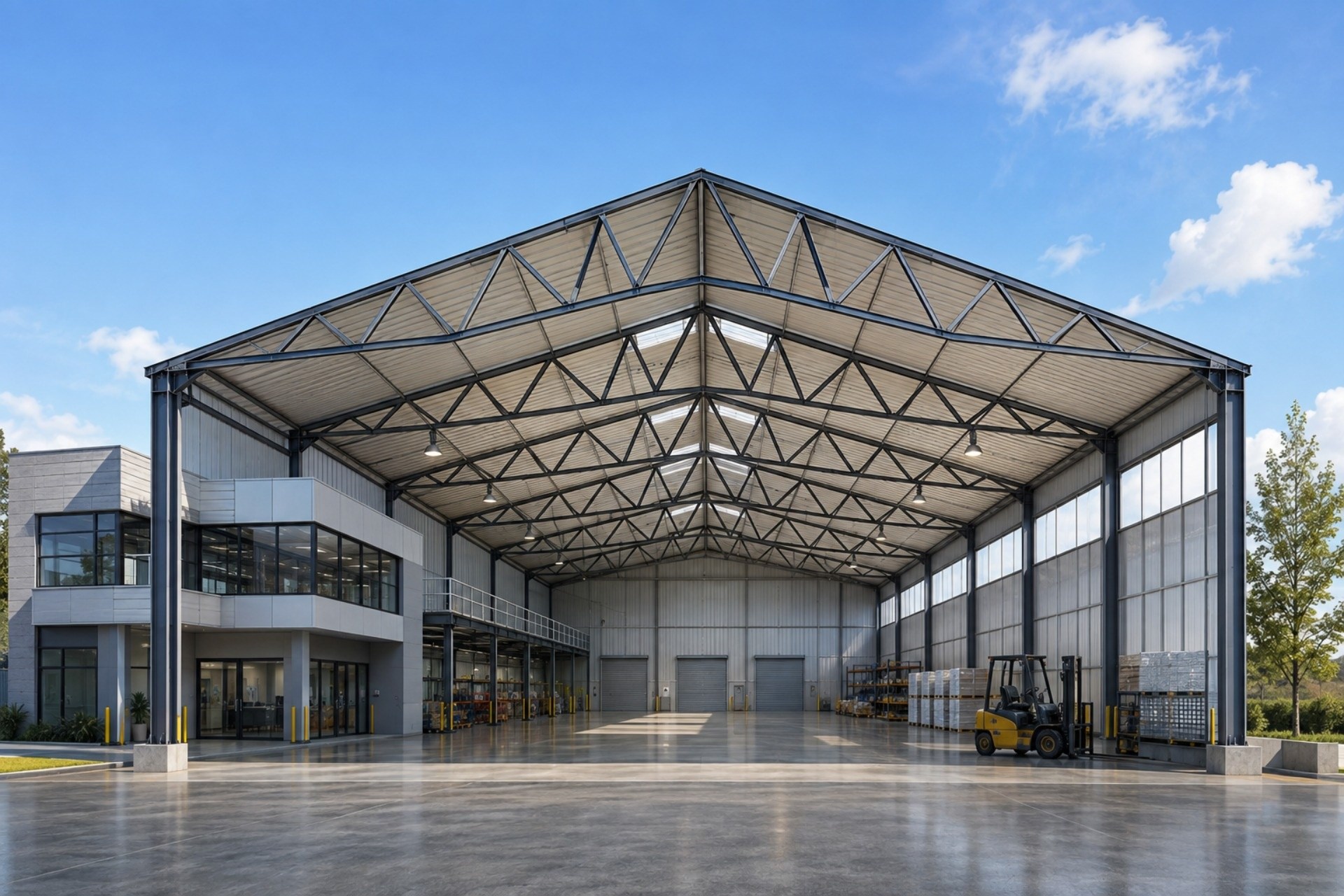

Caracterizada por su elevada resistencia mecánica, esta cercha es idónea para cubiertas de grandes luces de entre 12 y 30 m, por ende, naves industriales, supermercados, estaciones de transporte, hangares, estacionamientos, gimnasios y canchas techadas son los espacios que más se benefician con este modelo de entramado. Algunas de sus principales ventajas son:
- Optimización del presupuesto de obra: su óptima repartición de fuerzas permite usar perfiles de acero o vigas de madera más delgadas y ligeras, reduciendo los costos de fabricación.
- Gran desempeño técnico en obras exigentes: gracias a su compleja red de distribución interna, soporta de manera eficiente cargas asimétricas.
- Montaje rápido: al tratarse de una estructura ligera, su izaje con grúas en obra es bastante rápido, mejorando los tiempos de entrega de obra.
Armadura estructural Fink para el diseño de espacios
Al dejar la estructura Fink expuesta a la vista de los habitantes, se transforma por completo la percepción del interior: su composición estructural en redes diagonales dialoga con la arquitectura industrial o High-Tech, aportando al espacio un carácter urbano, moderno y sofisticado. Asimismo, su geometría agrega una textura visual al espacio, que lo hace lucir espectacular. Además de generar una atmósfera de ingravidez monumentalidad.
Cuando las armaduras dejan de ser estructura y se transforman en atmósferas
Como lo hemos visto en estos tres diferentes tipos de armadura estructural para techos a dos aguas, la urdimbre de carga no necesariamente tiene que ejercer su función tras bambalinas. Cuando le damos la oportunidad de permanecer en el escenario, no solo hace que el recorrido visual sea más dinámico, también dialoga con cada superficie para crear un entorno sofisticado.
Preguntas frecuentes
Nuestros especialistas responden las dudas más comunes sobre los diferentes tipos de armaduras estructurales para proyectos arquitectónicos.
Una armadura estructural es un entramado de elementos cuya configuración geométrica permite distribuir las cargas hacia los apoyos de una construcción. Su diseño puede adaptarse a diferentes necesidades arquitectónicas, condiciones ambientales y dimensiones del claro que se busca cubrir.
Entre las configuraciones abordadas en este artículo se encuentran la armadura tipo A o King post truss, la armadura tipo Montante Maestro y la armadura tipo Fink. Cada una presenta una composición geométrica diferente que responde a distintas necesidades de soporte y dimensiones de cubierta.
La armadura tipo Fink está diseñada para cubrir grandes claros de entre 12 y 30 metros. Por sus características estructurales, puede emplearse en espacios como naves industriales, supermercados, estaciones de transporte, hangares, estacionamientos, gimnasios y canchas techadas.
Sí. Cuando se dejan expuestas, las armaduras pueden convertirse en un recurso arquitectónico capaz de generar juegos de alturas, sombras y recorridos visuales. Dependiendo de su geometría, también pueden aportar una estética industrial, contemporánea, cálida o monumental al interior.
