Las armaduras estructurales son armazones reticulares con forma triangular o poligonal compuestos por soportes rectos unidos en sus extremos mediante conectores mecánicos o técnicas de ensamblaje de carpintería. A pesar de su configuración esbelta, están diseñadas para soportar y distribuir de manera uniforme una considerable cantidad de cargas. Cualidad que las posiciona como una de las piedras angulares para la edificación en la arquitectura moderna.
Continúa leyendo este artículo en el que te contamos acerca de la manera en la que se clasifican las cerchas para techos, así como las ventajas que cada una de ellas le puede traer a tus proyectos tanto a nivel estructural como en la creación de atmósferas en el interior de cada espacio. En esta segunda entrega abordamos: armaduras estructurales tipo tijera, Mansard y Pratt triangular pensadas para la construcción de desarrollos de pequeña a mediana escala.
Tipos de armaduras estructurales

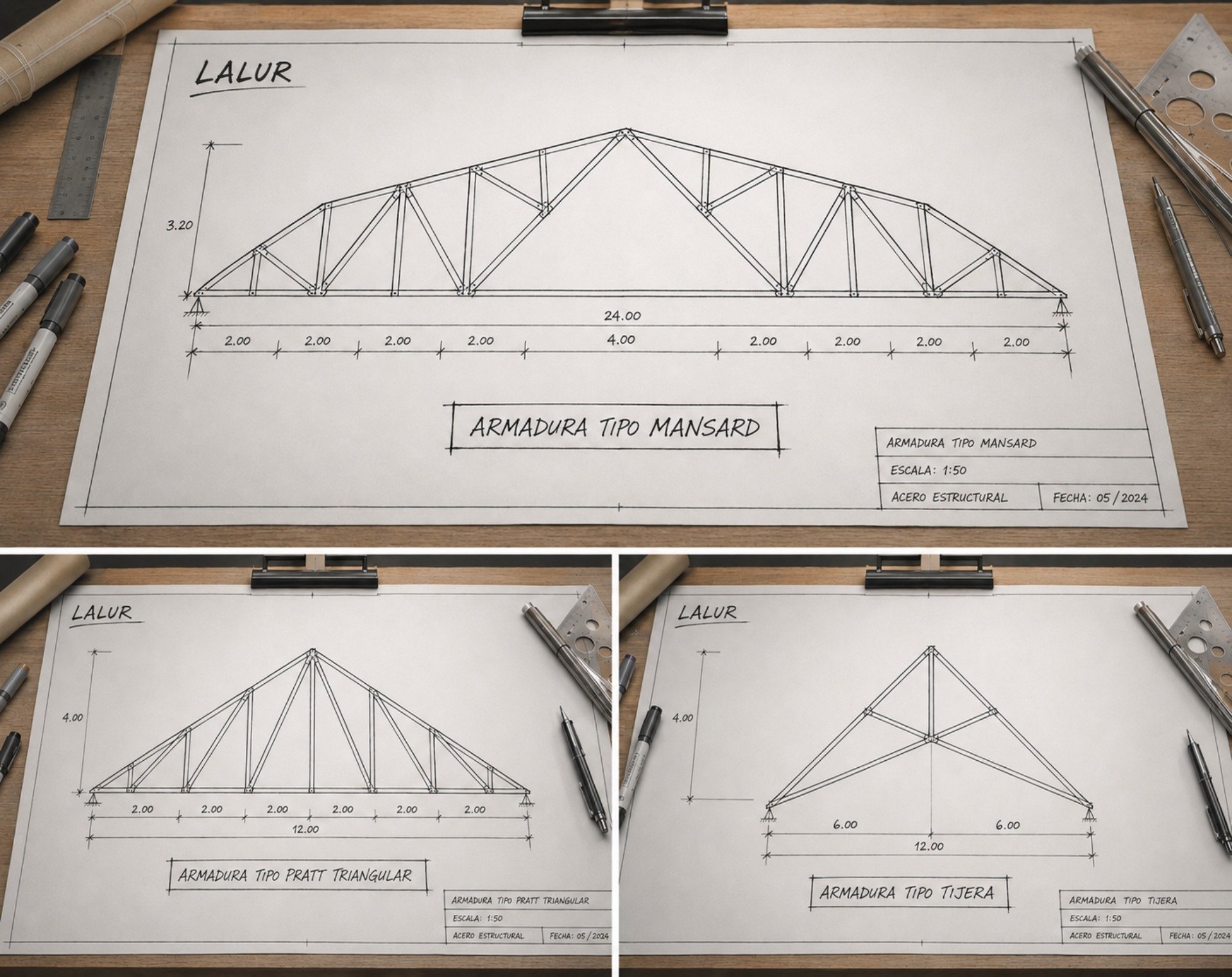

En la actualidad, se han diseñado diferentes tipos de armaduras estructurales. Cada variante muestra un compuesto geométrico diferente como el resultado de una adaptación consciente a las necesidades estructurales de cada desarrollo como: factores geográficos, ambientales, así como la suma total de cargas y la atmósfera que se desea proyectar. Enseguida, te hablamos a detalle sobre las características de cada una de las cerchas pensadas para techos medianos:
Armadura estructural tipo tijera | Scissor truss
Pensada para soportar techos con pendientes pronunciadas, la cercha estructural tipo tijera está compuesta por dos cordones inferiores que se elevan en forma de “V” invertida y dos cuerdas superiores inclinadas hacia una cumbrera central. El pendolón conecta de manera vertical el vértice superior con el punto de intersección central de los tirantes. Por su parte, las dos tornapuntas vinculan la parte media de ambos pares de la cima con el nodo central de la base.
Un dinámico juego de siluetas estructurales merece un espejo capaz de realzar su belleza. Descubre el potencial del porcelanato Carrara Gold como recurso de interiorismo: Porcelanato 60x120 brillante Carrara Gold | Guía de diseño de interiores
Ventajas arquitectónicas de una cercha estructural tipo tijera
Los cordones de la cumbrera trabajan a compresión, empujando hacia abajo las cargas externas. Mientras que el montante vertical y las cuerdas diagonales ayudan a canalizar las fuerzas para mantener la estabilidad geométrica. Finalmente, los tensores de la base trabajan a tracción con la finalidad de evitar que los extremos inferiores de la armadura se abran hacia los lados. Este mecanismo cuasi abovedado convierte esta armadura en el componente ideal para:
- Arquitectura religiosa: gracias a la elevación de las cuerdas inferiores, tanto iglesias como capillas adquieren amplitud, reforzando la idea de espiritualidad.
- Espacios residenciales: en las salas principales, si el entramado se deja al desnudo, crea una atmósfera que se siente rústica, acogedora y hogareña.
- Edificaciones comerciales: en restaurantes y salones de eventos, ayuda a crear ambientes bien ventilados que se perciben colosales.
Entre las principales ventajas arquitectónicas que la cercha estructural de tipo tijera le puede ofrecer a tus proyectos se encuentran:
- Iluminación profunda: no solo facilita la instalación de ventanales más grandes, sino también permite que la luz solar se expanda en el interior de la habitación.
- Amplitud espacial: su elevada resistencia mecánica contribuye a prescindir de muros intermedios de carga, para entornos más grandes y limpios a nivel visual.
- Estética renovada: cuando el plano horizontal del cielorraso se elimina, quebramos ese aspecto clásico y monótono del espacio, dándole una nueva vida.
El alma señorial del LVT 3 mm Apple hace juego perfecto con el estilo abovedado de una armadura estructural tipo tijera, aportando mayor calidez y elegancia orgánica: LVT 3 mm Apple Guía de diseño: materiales, estilos y paletas cromáticas
Armadura estructural tipo tijera como recurso para el diseño de espacios
Cuando integramos esta armadura estructural, dejándola expuesta como un elemento estético fundamental, el espacio sufre una transformación espectacular: el espacio se siente lo doble de amplio sin reflejar frialdad; por el contrario, si las vigas son de madera, proyecta una atmósfera de refugio idónea para estilos como Quiet Luxury. En cambio, si la cercha está fabricada con acero, el entorno se percibe como un loft neoyorkino: sofisticado, urbano y vanguardista.
Armadura estructural tipo Mansard | Tejado francés o abuhardillado
La composición poligonal de las armaduras estructurales tipo Mansard reinterpreta la silueta triangular de las cerchas tradicionales, para crear un perfil cóncavo, facetado por la rectitud de las cuerdas que conforman la cumbrera. Cada lado de la misma tiene dos tramos con inclinaciones distintas: mientras la caída del superior es más suave, la inferior es más pronunciada. El tirante de la base es completamente plano y une de cabo a cabo el arco.
Explora otros tipos de cerchas estructurales: tipo A, montante maestro y Fink: Armaduras estructurales para techo a dos aguas | Capítulo 1
La estabilidad que ofrece esta cercha es gracias al denso entramado de elementos verticales y diagonales que posee en su interior. Los montantes instalados a plomo se distribuyen simétricamente a lo largo de toda la armadura. Por su parte, las tornapuntas dispuestas conectan de forma diagonal las cuerdas superiores con el tirante de la base mediante un patrón similar a una “W”. En el centro, se abre un gran vano triangular para distribuir las cargas.
Ventajas arquitectónicas de una cercha estructural tipo Mansard
Gracias a su compleja red de distribución de fuerza, esta armadura ofrece un rendimiento confiable en desarrollos donde el espacio del terreno es limitado y se necesita maximizar los metros cuadrados habitables, aprovechando la zona del techo como penthouses, casas con ático o buhardillas, hoteles boutique, renovaciones de edificios históricos y oficinas. Entre las principales ventajas arquitectónicas que ofrece esta cercha poligonal están:
- Eficiencia de planta: al tener una pendiente inferior casi vertical, elimina esquinas muertas o áreas con altura cero, permitiendo colocar muebles o caminar sin agacharse.
- Integración de luz natural: facilita la entrada de luz natural, ya que permite instalar ventanales verticales con la forma de los vanos.
- Silueta escultórica prestigiosa: visualmente, reduce la escala masiva de un edificio de varios pisos, dándole un toque más residencial y elegante, en lugar de la apariencia de una caja monolítica de concreto.
La sobriedad de la esencia cosmopolita del porcelanato brillante Alesia Gris hace perfecta sinergia con la atmósfera de un espacio construido con estructura Mansard: Porcelanato 60x60 brillante gris Alesia | Guía de diseño de interiores
Armadura estructural Mansard para el diseño de espacios

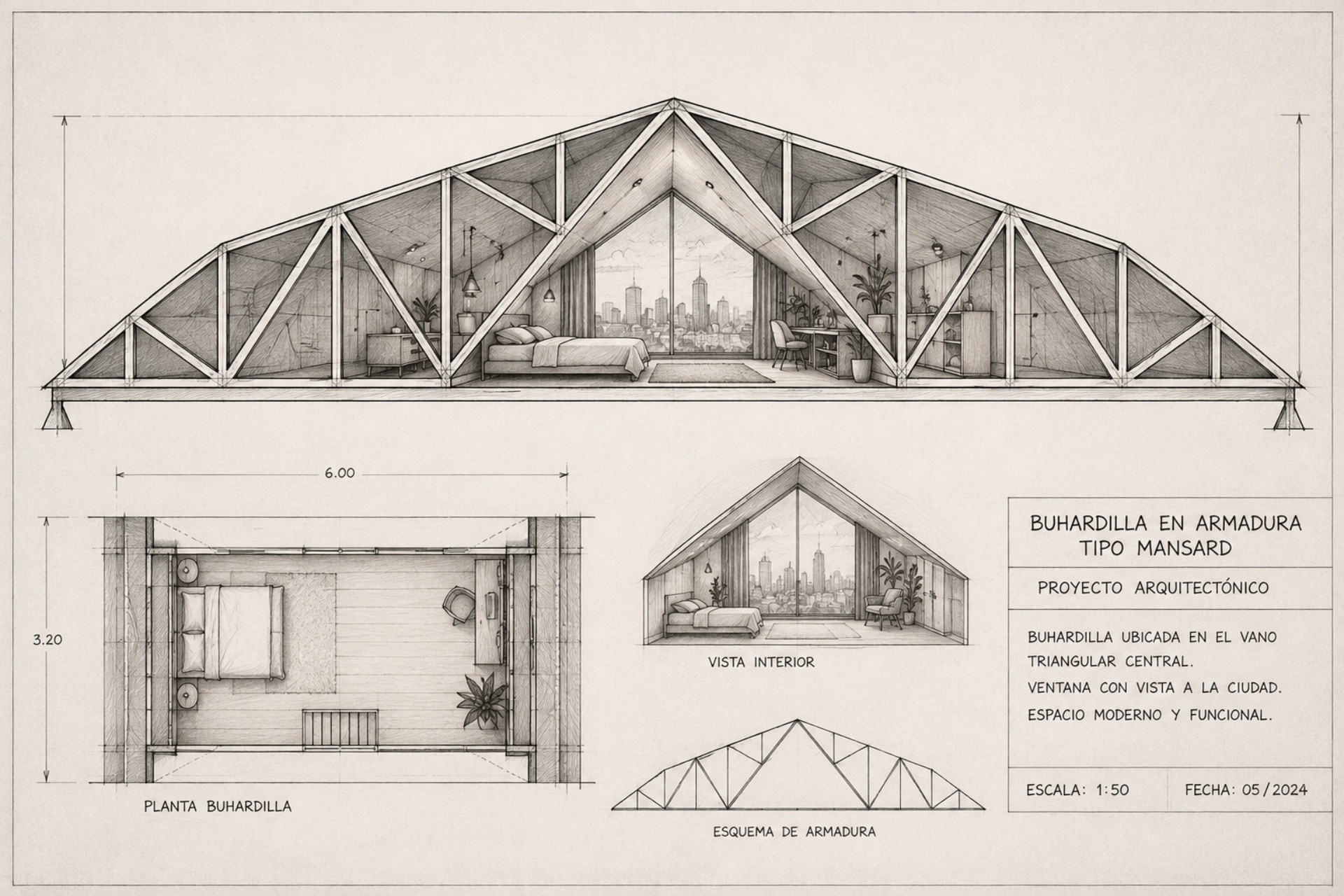

A nivel interiorismo, el espacio creado dentro de una cercha estructural de tipo Mansard, conocido tradicionalmente como mansarda, buhardilla o attic, es uno de los escenarios más cotizados y con mayor carga emocional dentro de la arquitectura contemporánea. Su geometría facetada rompe con la monotonía de una habitación ortoédrica, transformando las limitaciones del techo en una oportunidad real para crear atmósferas llenas de dinamismo.
Una mansarda posee una capacidad innata para evocar estados de ánimo muy específicos en quienes la habitan: ese refugio romántico y bohemio al más puro estilo parisino del artista del S. XIX. La atmósfera bajo el techo se percibe íntima, acogedora, desconectada del bullicio del resto de la casa, sin dejar de lado la esencia cosmopolita. Característica que la hace más que adecuada para usarla como dormitorio, estudio de lectura o taller creativo.
Armadura estructural tipo Pratt triangular | Cubiertas de grandes claros
Las cerchas triangulares tipo Pratt poseen una silueta a dos aguas delimitada por dos cuerdas superiores que convergen en la cumbrera y un cordón inferior horizontal. El ritmo de su urdimbre interior está marcado por una serie de montantes verticales dispuestos de manera perpendicular a lo largo de la estructura. Por su parte, una sucesión de barras diagonales, que apuntan hacia el eje central, escinden los vanos desde los vértices entre cada parante instalado a plomo.
Vivimos en una época de cambios, donde los elementos que se limitaban a funcionar tras bambalinas comienzan a adquirir mayor relevancia en el diseño de interiores: Cómo las paredes transforman la atmósfera interior en 2026
Las barras diagonales dispuestas en “V” dentro de la forma triangular de la estructura trabajan a tracción, evitando que las cuerdas tanto de la cumbrera como de la base se flexionen hasta pandearse. La eficacia de estos refuerzos permite utilizar barras más delgadas y ligeras. Los pilares paralelos, por su lado, trabajan a compresión, para absorber el empuje transmitido por las diagonales que conforman la cumbrera, manteniendo la rigidez del esqueleto interno.
Ventajas arquitectónicas de una cercha tipo Pratt triangular

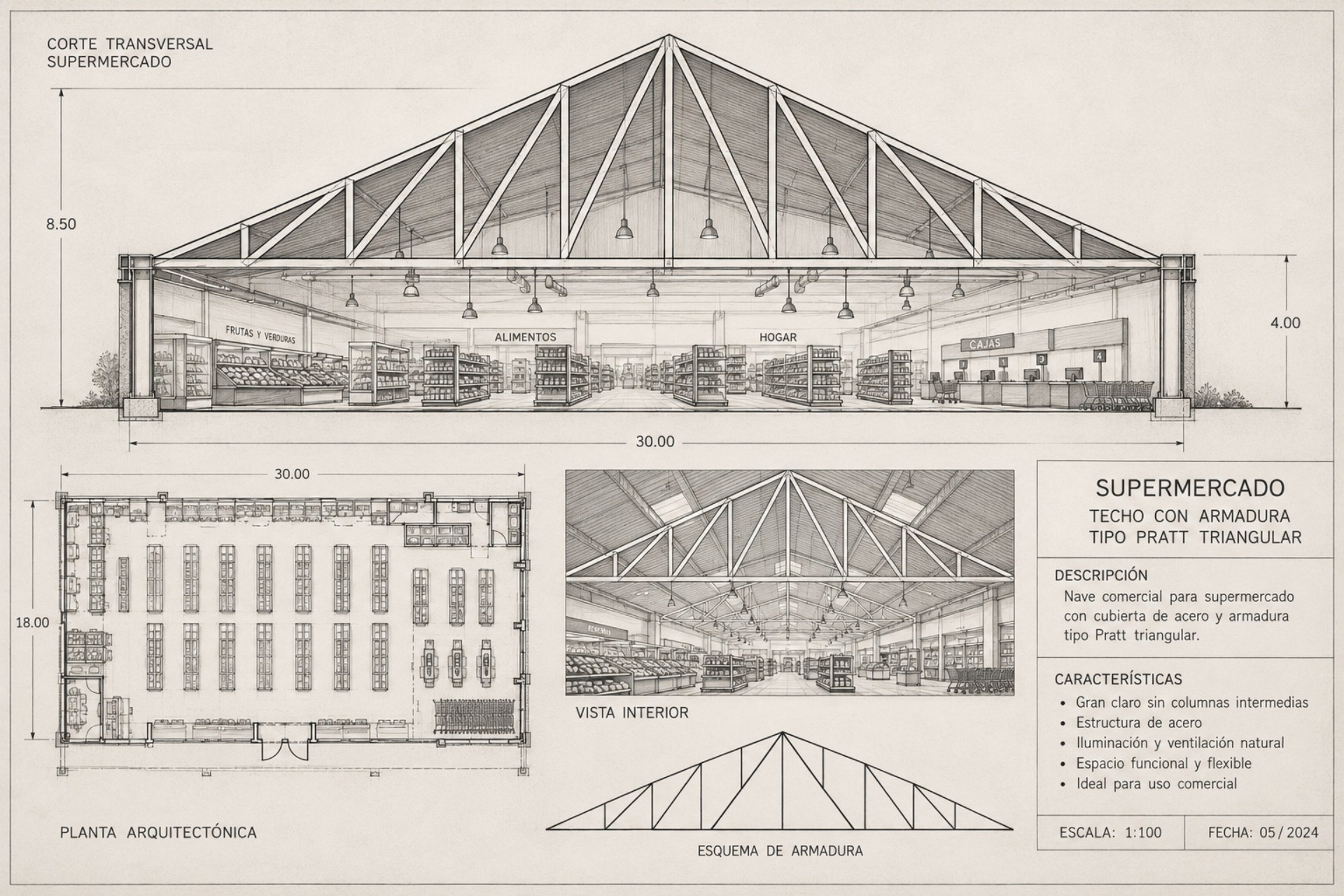

Al ser una estructura tan ligera, económica y fácil de fabricar in situ, esta cercha estructural es un auténtico caballo de batalla en la arquitectura, siendo la opción perfecta para techar luces moderadas y claros libres de columnas en: naves industriales, infraestructura educativa, deportiva o cultural, edificaciones comerciales, amén de arquitectura residencial contemporánea que busca proyectar en lofts de diseño abierto un look de tipo industrial.
- Espacios despejados: una de las principales virtudes de esta clase de armadura estructural es la de prescindir de columnas o muros de refuerzo interior, lo que contribuye a un mayor aprovechamiento del terreno techado.
- Drenaje eficiente: la inclinación de los cordones de la cumbrera permite un óptimo desagüe, evitando que el laminado se desgaste u oxide con la humedad.
- Red como zona de paso: los vanos del entramado funcionan como un canal técnico natural en el que se pueden incorporar ductos de aire acondicionado, tuberías de sistemas contra incendios y bandejas de cableado eléctrico.
Armadura estructural tipo Pratt triangular como recurso de interiorismo
A nivel de diseño interior, la armadura triangular tipo Pratt celebra la racionalidad, la contención matemática y la honestidad constructiva. Cuando se deja expuesta, actúa como un potente organizador visual: los patrones verticales y diagonales ayudan al ojo humano a dimensionar la profundidad del espacio. El grabado geométrico suspendido en el aire evoca una atmósfera sofisticada con estilo urbano que se respira sereno gracias a la abundante iluminación.
Cuando las armaduras se convierten en un recurso estructural y decorativo
Como lo hemos visto en esta segunda pasarela de armaduras estructurales para techo a dos aguas, ese entramado de elementos de carga no necesariamente tendría que permanecer oculto tras bambalinas, su gran potencial para crear atmósferas sofisticadas, contemporáneas y cosmopolitas hace de esta pieza estructural un importante recurso de diseño de interiores.
